Sinalizador de Topo - Balizador para Obstáculo Aéreo
Código: 30
Os Balizadores modelo ESR são indicados para sinalização luminosa de obstáculos a navegação aérea e atendem a portaria do Ministério da Aeronáutica, normas da ABNT, ICAO e FAA.
Sinalizador de led ES60 R...Características
Características: Sinalizador de Topo - Balizador para Obstáculo Aéreo
São fabricados com materiais de alta qualidade e tecnologia desde a liga dos metais, polímeros e semicondutores, para permitir um resultado eficaz com maior economia e confiabilidade.
- Emissores de luz a LED de 100.000 horas. Não necessita de manutenção ou troca de lâmpada.
- O piscar com LEDs não reduz sua vida útil, diferente do que ocorre com lâmpadas.
- Baixíssimo consumo, permitindo utilizar fontes de energia alternativa;
- Baixíssima manutenção, reduzindo custos de troca e riscos para acessar os sinalizadores;
- Funcionamento automático, sem intervenção de operadores;
- Circuito totalmente eletrônico, sem peças de desgaste, compacto e leve;
- Cores de luz sem necessidade de filtros;
- Permite desenvolver aplicações customizadas de sinalização.
- Atende à Norma NBR 15.238 / 2005.
Características Elétricas
Corrente máxima 2,5 A
Consumo máximo 60,0 Watts
Alimentação do Balizador 24 VDC
Alimentação do conversor 110 / 220 VAC 50-60Hz
Acionamento Automático
Interferência EMI/RFI – Não emite interferências
Vida útil estimada antes de falha (MTBF) 100.000 horas
Características Construtivas
Emissor de Luz – LED Diodo emissor de luz de alta potência
Corpo em alumínio fundido com pintura eletrostática
Lente em Macrolon (polímero resistente ao sol e raios UV)
Umidade 90%
Temperatura -30° + 85°
Fixação rosca fêmea 3/4 " NPT
Isolação IP65 Norma IEC529
Dimensões em (mm) 210 alt. X 104 diâm.
Peso ~ 1,50 Kg
Garantia de 12 meses por defeito de fabricação
Aplicação
Aplicação: Sinalizador de Topo - Balizador para Obstáculo Aéreo

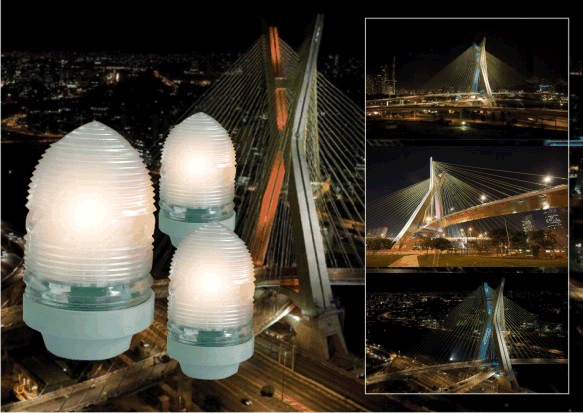

São instalados no topo de torres, chaminés, antenas, pontes, caixas d’água, edifícios, turbinas eólicas e outros obstáculos que possam causar perigos às aeronaves, permitindo que sejam visualizados a grandes distâncias.
Os balizadores devem atender às especificações do Ministério da Aeronáutica, normas ABNT, ICAO e FAA.
Informações Técnicas
Informações Técnicas: Sinalizador de Topo - Balizador para Obstáculo Aéreo
Cód. Modelo 30
Classe de intensidade (portaria 256/GC5)** Alta
Classificação ICAO: B/C
Período de Funcionamento Diurno / Noturno
Intensidade luminosa mínima em Branco = 30 Diurno 215.000 / Noturno 85.500 Cd (Candelas)
FPM – Frequência de disparos p/ minuto = Fixa ou Piscante 40-60 FPM
Ângulo de Abertura Vertical 7º - 10º
Testes a 25°C Tolerância: + ou – 15%
Portaria nº 256/GC5 de 13/05/2011
